Acciaio cilindrico per strumenti ottici e moduli di automazione

1.Applicazione

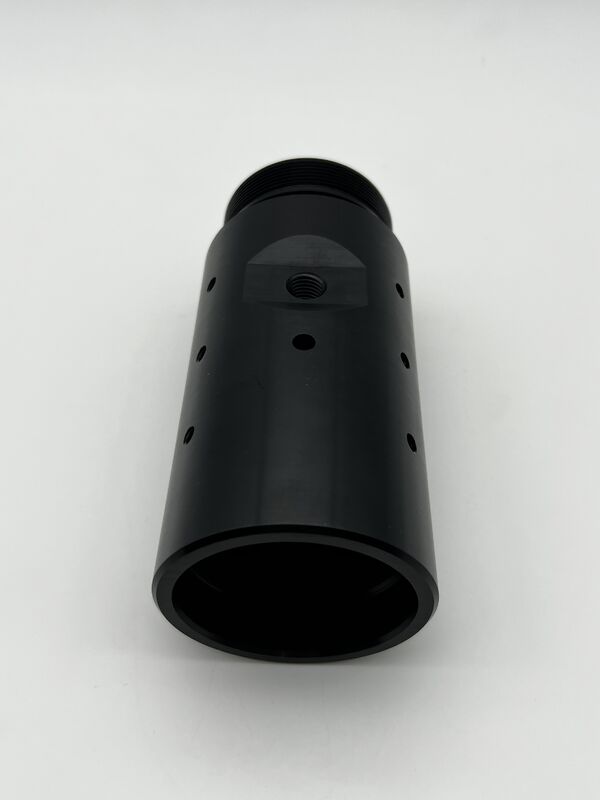

Albero strutturale cilindrico per strumenti ottici e moduli di automazione. Filettatura esterna per connessione di bloccaggio, tagli laterali e fori svasati per il montaggio dei componenti. Fornisce supporto di posizionamento e assemblaggio assiale.

2.Materiale e Prestazioni

Lega di alluminio 6061-T6. Leggero, buona lavorabilità, sufficiente resistenza strutturale. Conforme a RoHS e REACH.

3.Lavorazione

Lavorazione composita tornio-fresa. Lavorazione del diametro esterno, filettatura esterna, foro interno, finestre laterali e fori di montaggio. Raggio dei bordi e sbavatura completa. Controllo rigoroso della coassialità e della tolleranza della filettatura.

4.Precisione e Requisiti

Tolleranza ±0.015mm, coassialità ≤0.02mm, classe di filettatura 6H, posizione del foro ≤0.02mm, Ra≤1.6μm. Temperatura operativa -20℃~+80℃. Controllo della coppia di assemblaggio, protezione della filettatura e della superficie esterna da urti e graffi.

5.Trattamento Termico

Trattamento T6 con soluzione e invecchiamento artificiale, per alleviare le tensioni di lavorazione, garantire la stabilità dimensionale dell'albero.

6.Post-trattamento

Anodizzazione dura nera. Migliorata resistenza all'usura e alla corrosione, finitura nera opaca.

7.Controllo Qualità

Sistema ISO9001. Controllo spettroscopico in ingresso; ispezione coassialità e filettatura; test dimensionale CMM; controllo visivo della superficie anodizzata; pulizia pre-spedizione. Imballaggio Industriale: Pellicola PE individuale + manicotto protettivo per filettatura, separazione in schiuma EPE, cartone antistatico. Imballaggio su pallet per ordini all'ingrosso per evitare danni alla filettatura.
