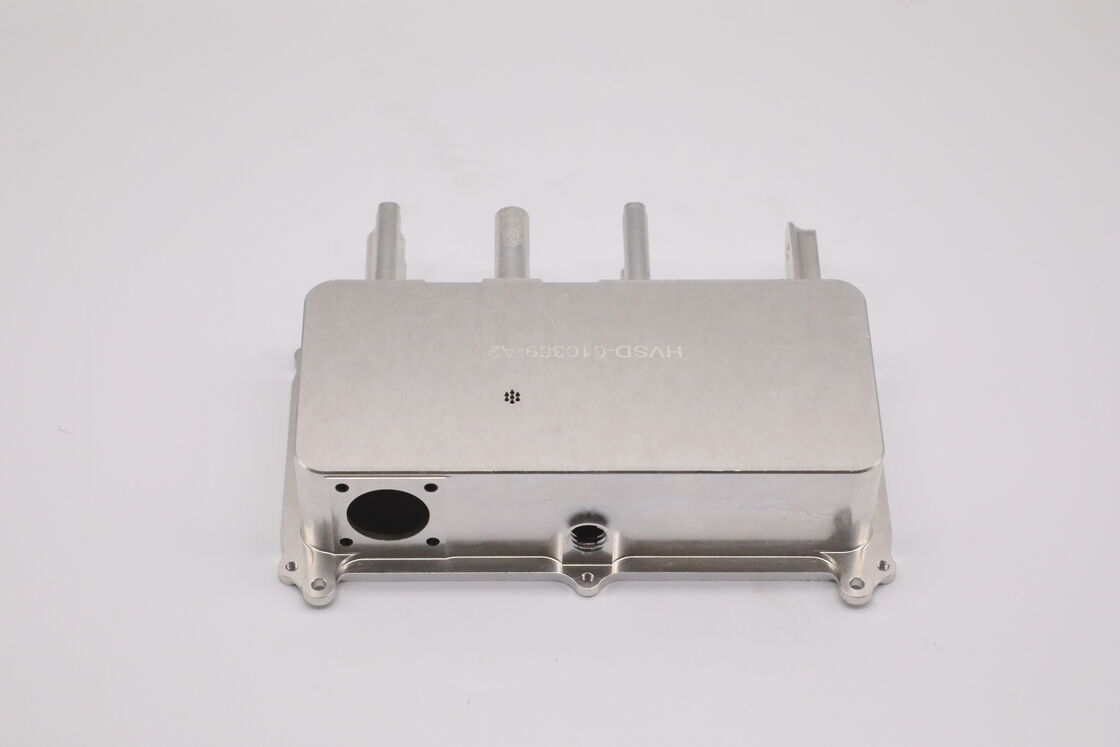

Alloggiamento cavità con alette flangiate e montanti terminali integrati

1.Applicazione

Alloggiamento a cavità con alette di flangia e montanti terminali integrati, per controller industriale, modulo di potenza, centralina elettronica montata su veicolo. Ospita PCB e componenti di potenza, offre protezione meccanica, schermatura EMI e dissipazione passiva del calore.

2.Materiale e Prestazioni

Lega di alluminio 6061-T6 Trazione≥310MPa, Snervamento≥276MPa. Leggero, elevata conducibilità termica, schermatura EMI intrinseca. Conforme a RoHS e REACH.

3.Lavorazione

Fresatura CNC a 3 assi + 4 assi da blocco di alluminio massiccio. Lavorazione cavità, flangia, montanti terminali e porte. Raggio dei bordi e sbavatura completa. Fissaggio su più lati garantisce l'accuratezza della superficie di tenuta.

4.Precisione e Requisiti

Tolleranza dimensionale ±0,015 mm, planarità flangia ≤0,02 mm, tolleranza di posizione ≤0,02 mm, Ra≤1,6μm. Temperatura operativa -20°C~+85°C. Utilizzare guarnizione sulla flangia, controllare la coppia di serraggio delle viti. Non piegare i montanti terminali, evitare graffi al rivestimento.

5.Trattamento Termico

Solubilizzazione T6 e invecchiamento artificiale, allevia le tensioni di lavorazione, previene la deformazione della cavità, migliora la resistenza strutturale.

6.Post-trattamento

Anodizzazione naturale argento. Strato di ossido uniforme anticorrosivo e isolante, finitura metallica. Anodizzazione nera opzionale.

7.Controllo Qualità

Sistema di qualità ISO9001. Test in ingresso spettroscopico; monitoraggio della distorsione in processo; ispezione dimensionale e visiva finale; pulizia accurata pre-spedizione. Imballaggio Industriale: Pellicola in PE per singolo pezzo, separazione in schiuma EPE, cartone antistatico. Imballaggio su pallet per ordini di massa contro urti e schiacciamenti.
